SD卡（Secure Digital Memory Card）是一種為滿足安全性、容量、性能和使用環境等各方面的需求而設計的一種新型存儲器件。本文簡要介紹micro SD卡的基本工作原理及內部結構，如需詳細了解可參考相關資料。

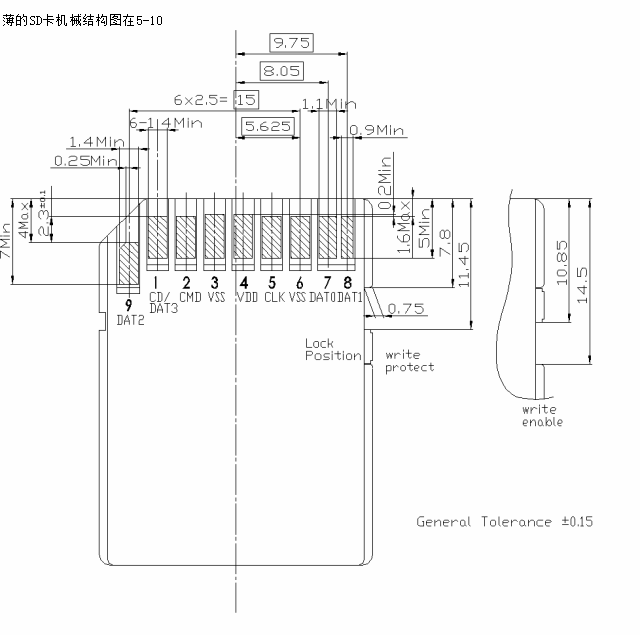

SD卡引腳及保護開關整體結構圖

SD卡引腳和功能
CLK：時鍾信号，每個時鍾周期傳輸一個命令或數據位，頻率可在0～25MHz之間變化，SD卡的總線管理器可以不受任何限制的自由産生0～25MHz 的頻率；
CMD：雙向命令和回複線，命令是一次主機到從卡操作的開始，命令可以是從主機到單卡尋址，也可以是到所有卡；回複是對之前命令的回答，回複可以來自單卡或所有卡；
DAT0～3：數據線，數據可以從卡傳向主機也可以從主機傳向卡。
SD卡以命令形式來控制SD卡的讀寫等操作。可根據命令對多塊或單塊進行讀寫操作。在SPI模式下其命令由6個字節構成，其中高位在前。SD卡命令的格式如後表所示，其中相關參數可以查閱SD卡規範。

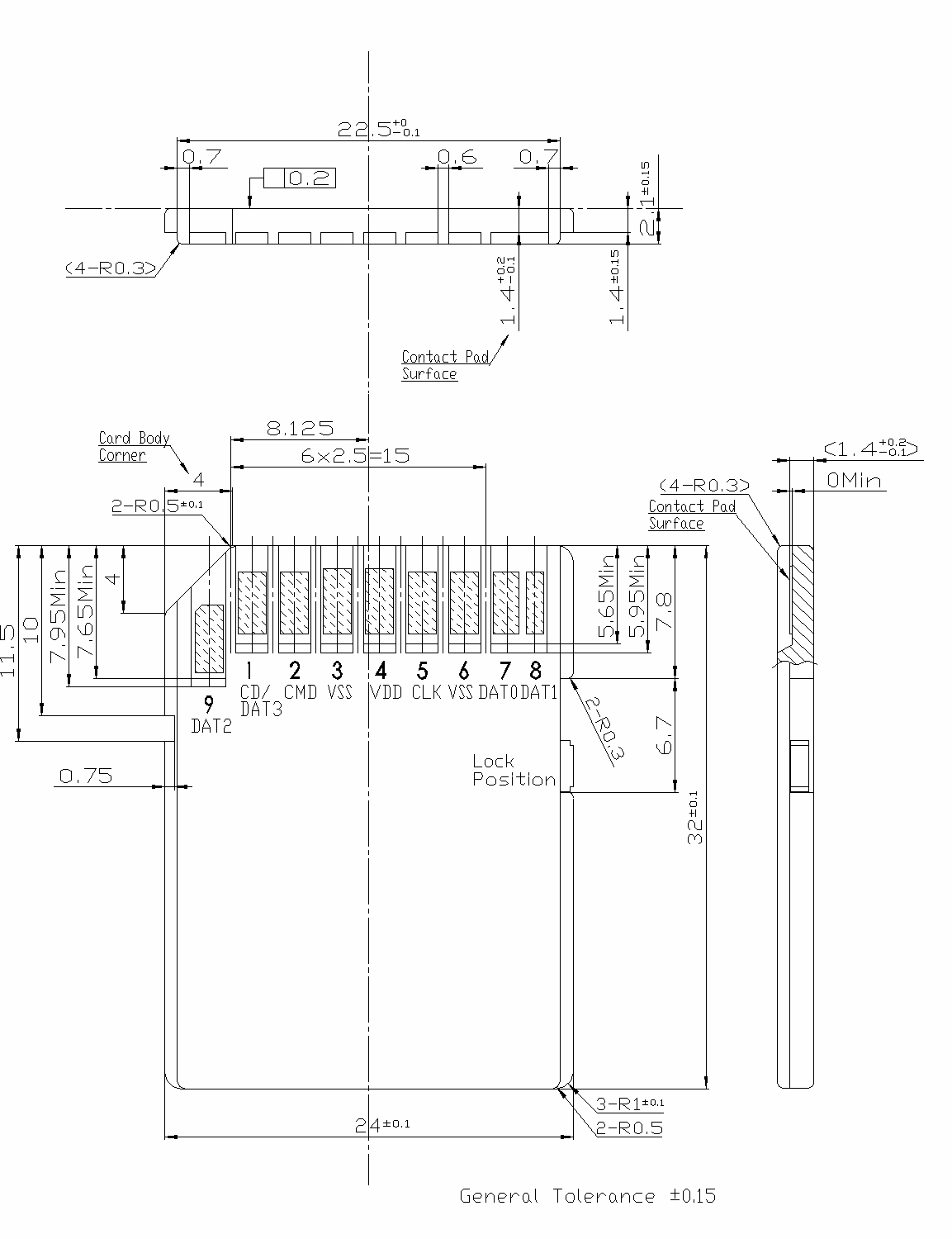

SD卡引腳詳細結構圖

SPI總線包括以下信号：
CS(A): CLK: DATAIN: DATAOUT:
VDD, VSS : CS(B):
片選A
主機到卡的時鍾信号數據輸入信号
數據輸出信号電源和地信号片選B

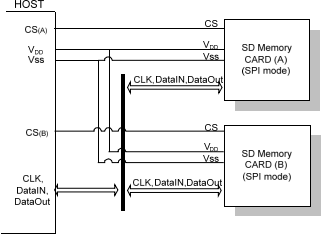

SD卡 SPI模式總線擴展圖

SD卡寫保護開關應用的類型

SD卡寫保護應用類型圖
