EMMC

簡述：eMMC标準為MMC協會所訂立，eMMC 相當于 NandFlash+主控IC，eMMC的一個明顯優勢是在封裝中集成了一個控制器，它提供标準接口并管理閃存。

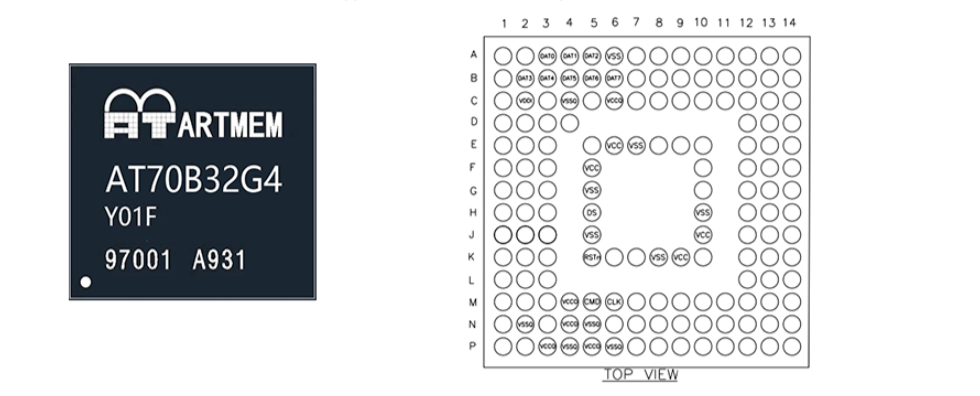

外觀信号定義和球圖：

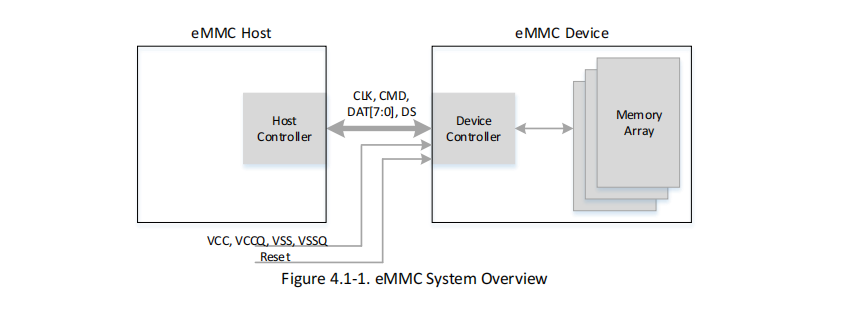

體系結構和應用程序：

該裝置由單芯片EMMC控制器和NAND閃存組成。控制器與主機系統接口，允許數據寫入和NAND閃存中讀取，并處理Flash管理，包括邏輯到物理轉換、壞塊管理、磨損平衡等。

特性：尺寸：11.5x13x0.92（mm）

引腳配置：153 TFBGA

兼容性：5.1規範兼容，向後兼容eMMC 4.41/4.51/5.0

工作溫度：-25℃至85℃

存儲溫度：-40℃至85℃

工作電壓範圍：-VCC:2.7-3.6V

                        -VCCQ:1.7-1.95V或2.7-3.6V

micro SD-TF卡

簡述：Micro SD Card，原名Trans-flash Card（TF卡），是一種極細小的快閃存儲器卡，其格式源自SanDisk創造，原本這種記憶卡稱為T-Flash，而重新命名為Micro SD的原因是因為被SD協會(SDA)采納。

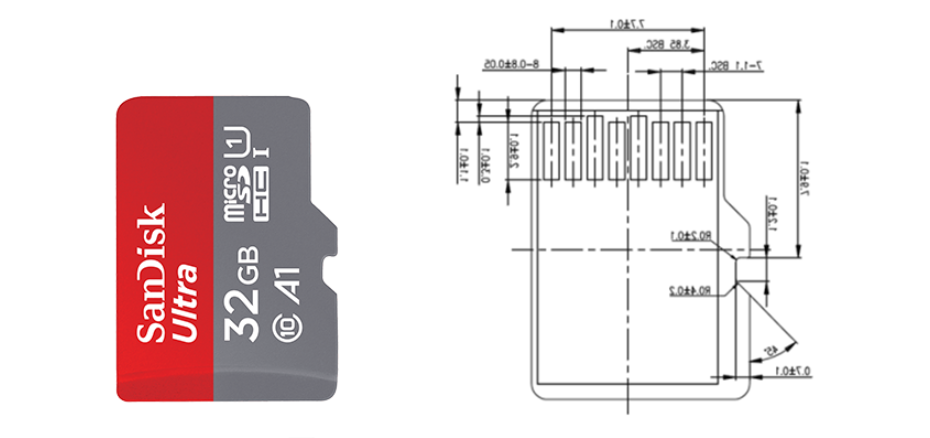

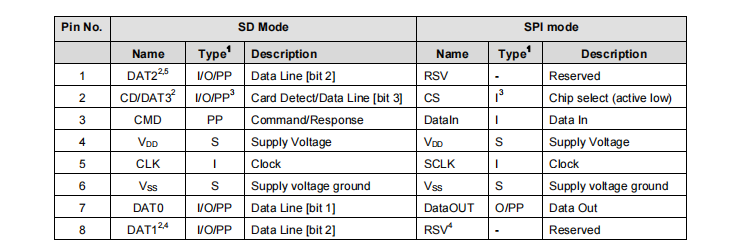

外觀及引腳定義：

特性：尺寸：15x11x1（mm）

兼容性：SD-協議兼容

通信協議：支持SD模式和SPI模式

工作溫度：-25℃至85℃

存儲溫度：-40℃至85℃

工作電壓範圍：2.7-3.6V

可變時鍾頻率0-25 MHz（标準）、0-50 MHz（高性能）、0-208兆赫（超高速）

符合SDMI最高安全性的內容保護機制标準，具有寫保護開關

注：TF卡插入适配器可轉換成SD卡

SD卡

簡述：SD存儲卡是一種基于半導體快閃記憶器的新一代記憶設備，由于它體積小、數據傳輸速度快、可熱插拔等優良的特性，被廣泛地于便攜式裝置上使用，例如數碼相機、平闆電腦和多媒體播放器等。

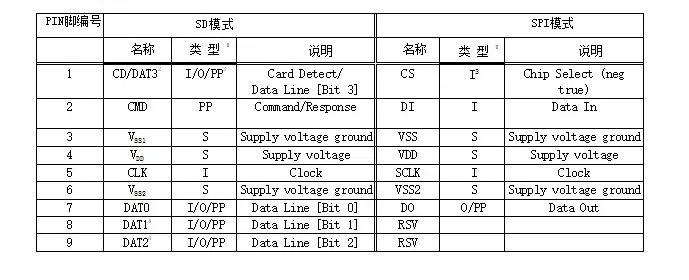

外觀及引腳定義：

特性：尺寸：24x32x2.1（mm）

兼容性：SD-協議兼容

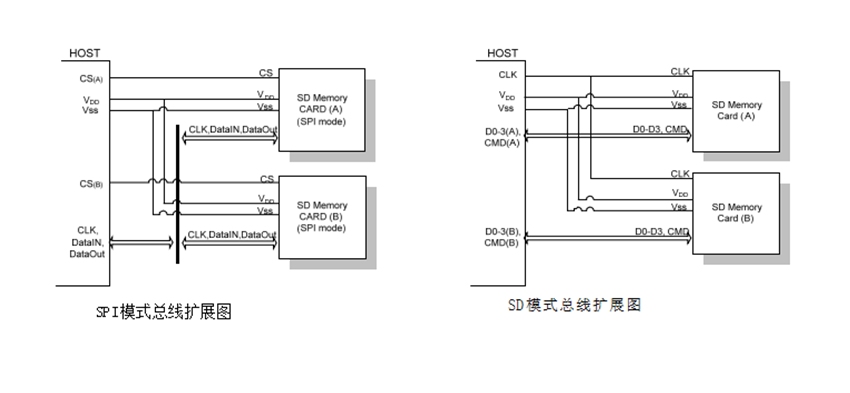

通信協議：支持SD模式和SPI模式

工作溫度：-25℃至85℃

存儲溫度：-40℃至85℃

工作電壓範圍：2.7-3.6V

可變時鍾頻率0-25 MHz（标準）、0-50 MHz（高性能）

符合SDMI最高安全性的內容保護機制标準

連接器和SD卡的斜角是防止SD卡被反向插入
